200L 1000L visuell helautomatisk fyllemaskin
  • 200L 1000L visuell helautomatisk fyllemaskin200L 1000L visuell helautomatisk fyllemaskin
  • 200L 1000L visuell helautomatisk fyllemaskin200L 1000L visuell helautomatisk fyllemaskin
  • 200L 1000L visuell helautomatisk fyllemaskin200L 1000L visuell helautomatisk fyllemaskin
  • 200L 1000L visuell helautomatisk fyllemaskin200L 1000L visuell helautomatisk fyllemaskin

200L 1000L visuell helautomatisk fyllemaskin

Som produsent av 200L 1000L visuell helautomatisk fyllemaskin, setter Somtrue alltid kvalitet først og optimerer kontinuerlig produksjonsprosessen og kvalitetsstyringssystemet. Vi kontrollerer strengt hver lenke for å sikre at hver 200L 1000L visuell helautomatisk fyllemaskin kan oppfylle de høyeste standardene. Vi forstår ytelses- og pålitelighetskravene til våre kunder, og det er grunnen til at vi ikke bare investerer betydelige ressurser i FoU og innovasjon, men også jobber tett med våre partnere for å sikre at produktene våre møter de ulike behovene til våre kunder.

Send forespørsel

produktbeskrivelse

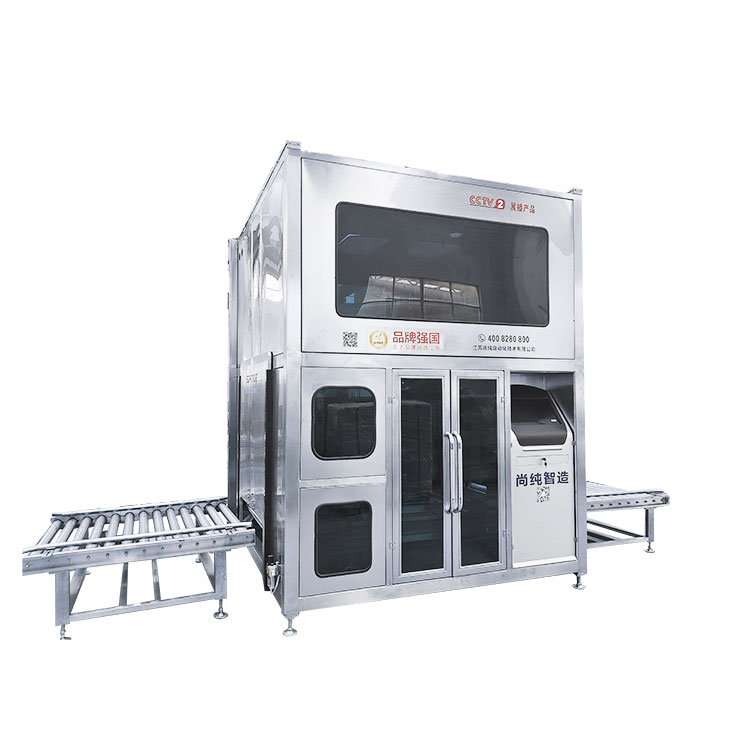

200L 1000L visuell helautomatisk fyllemaskin



(Utseendet til utstyret vil variere i henhold til den tilpassede funksjonen eller teknisk oppgradering, avhengig av det fysiske objektet.)

Somtrue er en profesjonell produsent, forpliktet til å gi globale kunder bedre produkter og tjenester. Vår 200L 1000L visuelle helautomatiske fyllemaskin er ikke bare godt mottatt på hjemmemarkedet, men har også vunnet bred anerkjennelse på det internasjonale markedet. Gjennom utholdende innsats og kontinuerlig innovasjon, fortsetter Somtrue å forbedre sitt tekniske nivå og produksjonskapasitet for å møte de økende behovene til globale kunder. Vi tror at gjennom innsats og samarbeid fra begge sider, vil vi skape en bedre fremtid! Enten det er en eksisterende kunde eller en ny partner, ser vi frem til å vokse sammen med deg og oppnå større suksess og prestasjon. La oss møte utfordringen sammen, skape større verdi for kundene, og dele utviklingen og fremgangen i bransjen!


200L 1000L visuell helautomatisk fyllemaskin oversikt:


Et intelligent emballasjesystem spesialdesignet for 200L fat i eksplosjonssikkert miljø for 200L fat (inkludert brett) emballasje. Ved å bruke visuell søkemunn kan den realisere automatisk pakking av 200L fat med automatisk åpning, automatisk dykking, automatisk hurtigfylling, automatisk lekkasje, automatisk forsegling av tråddeksel og andre hele prosesser.

Fyllingshoveddelen vedtar miljøvernramme, som kan se vinduet, og flytter automatisk døren inn og ut av bøtta, som kan danne et lukket rom ved fylling. Den elektriske kontrolldelen av denne maskinen består av PLS programmerbar kontroller, veiemodul, visuelt system, etc., med sterk kontrollevne og høy grad av automatisering. Med funksjonen uten tønnefylling, er ingen fylling av tønnemunningen ikke tillatt, for å unngå avfall og forurensning av materialer, slik at den elektromekaniske integreringen av maskinen har vært en perfekt ytelse.

Arbeidsprinsippet for veiing brukes til å realisere kontrollen av fyllingsmengden. Påfyllingsventilens åpningstid styres av den programmerbare kontrolleren PLS, og materialet strømmer inn i (eller transporteres gjennom pumpematingen) til beholderen. Fyllingsavdelingen til denne maskinen realiserer rask fylling og langsom fylling gjennom dobbel tykk og tynn rørledning, og den langsomme fyllingsstrømmen er justerbar. Ved første fylling åpnes den doble rørledningen samtidig. Etter fyllingsperioden stiger dykkersylinderen til tønneåpningen, rårørledningen lukkes, og den tynne rørledningen fortsetter å fylles sakte til det innstilte totale fyllevolumet. Automatisk sentrifugering utføres ved slutten av fyllingen.

Utstyret har et veie- og tilbakemeldingssystem, som kan stille inn og justere det raske og sakte fyllevolumet.

Berøringsskjermen kan samtidig vise gjeldende tid, utstyrsdriftsstatus, fyllingsvekt, kumulativ utgang og andre funksjoner.

Utstyret har funksjonene alarmmekanisme, feilvisning og hurtigbehandlingsskjema.

Fyllingslinjen har funksjonen som låsebeskyttelse, fyllingen stopper automatisk, og fyllingen automatisk når fyllingen er på plass.

Denne maskinen er utstyrt med hele dekselet, den ene siden av bøtta er åpen, opprettholde naturlig ventilasjon; resten er lukket struktur, med Vinduer, og utstyrt med liten ventilasjon for manuell styring.

Denne maskinen er helt lukket deksel, med trykkgrensesnitt, kan mikrolade utstyret, redusere ekstern gass inn i utstyret.


De viktigste tekniske parameterne:


Eksplosjonssikker type: Exd ii BT4
Disposisjon  dimensjon (lengde, bredde og høyde) mm: 2400*2800*3000
Egnet fattype: 200L jernfat (4 fat / brett)
Veieområde: 0-1.500 kg
Fyllingsnøyaktighet: ± 200g (200L fatmeter)
Skalaverdi: 200 g
Strømforsyning: AC380V / 50Hz; 10kW
Gassforsyningskilde: 0,6MPa;1,5m³/t grensesnitt: φ 12 slange

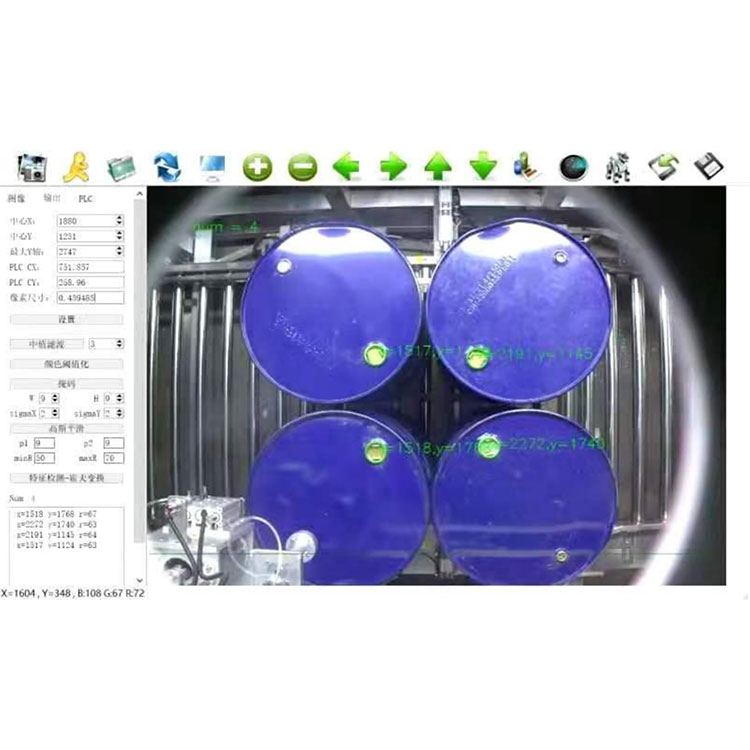

Visuelt posisjoneringssystem


Visjon: ved hjelp av industriell intelligent kamera, lastet inn i den visuelle eksplosjonsisolasjonsmaskinboksen for å fungere. Fra det intelligente kameraet og PLS-kontrollkoordinatsystemet peker fyllepistolen mot løpsporten.3 D-koordinatsystem: styreskinnesystem og eksplosjonssikker retardasjonsmotor.


Hovedfunksjon:

Automatisk søk: visuell posisjonering, koordinatsøking av bevegelige system, fylling av pistoldråper.

Rask og sakte dobbelthastighets automatisk kvantitativ fylling: for å sikre fyllingsnøyaktigheten og produksjonskapasiteten;

Fyllingsskjema: fylling på eller under væskenivået;

Den pneumatiske basisventilen er alltid vidåpen, legg sakte til frontendens strømningsgrense - senke strømningshastigheten til påfyllingspistolens utløp;

Design av væskebeger - minimer lekkasje av gjenværende væske etter perfusjon;

Automatisk og manuell kvantitativ fylling-enkel betjening og vedlikehold;

Automatisk peeling-funksjon - overvinner påvirkningen av inkonsekvente vektfaktorer for å fylle beholderen på nøyaktigheten;

Verdipunkt justerbar-kvantitativ fylling tilpasset flere vektområder;

Automatisk diagnose, feilalarm - forbedre påliteligheten til systemarbeidet;

Sikkerhetsbøtte på plass, sprøytepistol nede; fylle pistol toppen løp retur;

Selvlåsende kontroll-test munnstykket før fylling;

Oppbevaring av produktinnstilling - kan lagre opptil en rekke forskjellige produkters vektinnstillingsverdi og relaterte perfusjonsparametere;

Toleransedeteksjon - automatisk gjenkjenning av fyllingsfeilen;

Berøringsskjerm-kinesisk grensesnitt, intuitiv, praktisk innstilling.

Alarmvarsel - Nøyaktig til feilpunktet.


Automatisk kontrollsystem



Hele linjen er sammensatt av flere PLS-systemer, som kan styres uavhengig kontrollert og låse hverandre. Det har funksjonene system selvinspeksjon, feilvisningsalarm, nøyaktighet, hastighet, utgang, etc. Hvert system har sitt eget menneske-maskin-grensesnitt, og alle parametere kan betjenes på menneske-maskin-grensesnittet. Gi et detaljert flytskjema for rørledningskontrollprosess og logikkdiagram.

Kan lagre fyllmaterialetype, mengde batch, dato, vekt per fat, lagringstid og andre opptaksfunksjoner


Påfyllingssystem og åpent spinnhettesystem

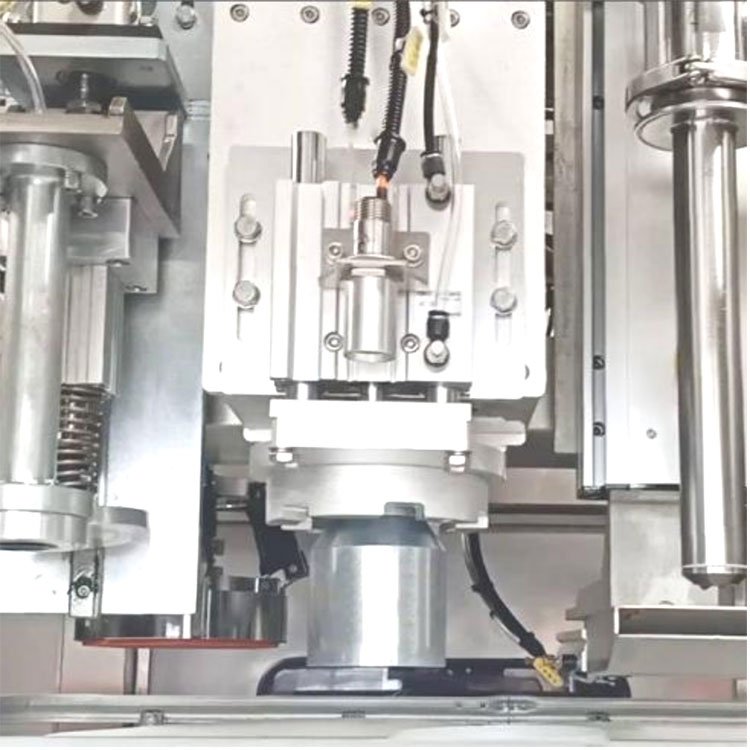

Påfyllingspistolhode: i form av ekstern blokkering, vil automatisk dykke til løpsmunningen (bunnen av løpet) under fyllingen, og automatisk stige etter fyllingen. Påfyllingspistolhodet er en hul design, og materialet kan renses etter at pistolhodet er lukket for å forhindre sprut av materiale.

Den nedre delen av påfyllingspistolhodet er utstyrt med en sylinderforlengende væskeplate. Etter fyllingen hever påfyllingshodet seg og dreneringsplaten strekker seg for å forhindre at materialet forurenser pakke- og transportlinjelegemet. Væskekoblingsskiven er designet for frihåndsdemontering, som kan demonteres uten verktøy og er praktisk for rengjøring.

Åpent deksel, spinndekseldel: ved å bruke selskapets patenterte teknologi, kan det pakke det roterende dekselhodet og tønneoverflaten vertikalt, og kan være glatt, lett å åpne dekselet og spinndekselet, ikke skade dekselet, ikke skade dekselet , tetningsgraden for tett deksel er høy.


Berøringsskjerm og veiesystem

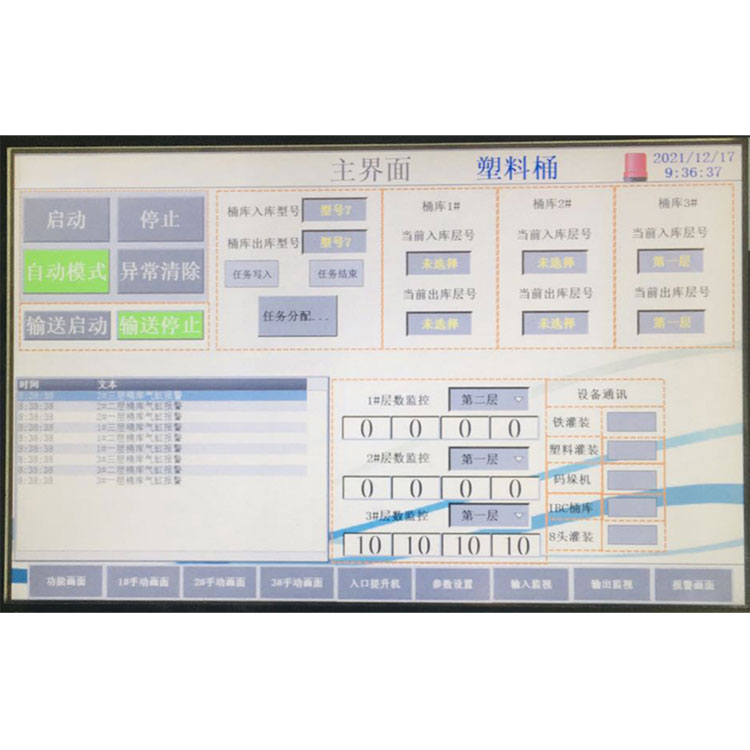

Materialfyllingsparameterinnstilling og betjening gjennom berøringsskjermen, enkel og intuitiv, og med temperaturvisning, feildiagnose og alarm, promptfunksjon. Den har minnelagringsprogramfunksjonen, kan lagre flere sett med parametere og kan se historiske data. Kan automatisk beregne måleavviket, og kan navngis etter forskjellige programmer, endre forskjellige spesifikasjoner eller endre produksjonskapasiteten, trenger bare å justere forskjellige parametere, kan forbedre arbeidseffektiviteten. Veiesystemet tar i bruk den berømte amerikanske merkesensoren for å sikre fyllingsnøyaktigheten. I tillegg har systemet funksjonen oljebeskyttelse, og sensoren er praktisk å installere, fjerne og reparere.

Skalaen bordet har en beskyttende funksjon, når hodet på pistolløpet, returneres pistolhodet automatisk. Og beskyttet med maksimal fylletid.


sikkerhetsforrigling

Sikkerhetslås på innmatingsstedet:

Installer knapp nummer 1 og 2 ved fôring. Når brettet er plassert og transportert på toppen, trykker du på knappen # 1, og deretter bærer samlebåndet No.1-merket og leverer brettet til No.1 fylleutstyret.

Nok en gang, når brettet er plassert og transportert på brettet, trykker du på nr.2-knappen. Deretter bærer samlebåndet No.2-merket og leverer brettet til No.2 fylleutstyret.

Når nr. 1 fylling er tømt, samlebåndet vil bære fullføringsmerket No.1, og vil ikke gå til No.2 fylleutstyret til neste stasjon.

Fyllingssikkerhetssperre:

satety  exit:

Når sikkerhetsdøren åpnes, stans gjeldende handling;

Etter at sikkerhetsdøren er lukket, fjernes den unormale tilgangskontrollen, og fyllingen fortsetter å fullføre normal drift.

Dykkerlås:

Utenfor munningen av påfyllingsbøtten genereres en unormal nedtrykksalarm, og påfyllingshodet stiger til opprinnelig posisjon og løses ved manuell inngripen.

Fylling overvekt:

Fylling test fylle overtid, hele maskinen stoppe fylling, alarm, manuell intervensjon for å løse.

Påfylling plugging alarm

Kameraet tar unormal alarm

Unormal inngående og utgående materiellalarm


Somtrue har et design- og produksjonsteam fullt av kreativitet og faglig kunnskap. Våre teammedlemmer er erfarne og har omfattende bransjekunnskap og teknisk ekspertise. Enten det er produktdesign, prosessplanlegging eller utstyrsproduksjon, legger vi vekt på detaljer og streber etter fortreffelighet. Vi tror at det er den utholdende innsatsen og ypperlige ferdighetene til dette profesjonelle teamet som gjør Jiangsu Shangchun i stand til å tilby produkter og tjenester av høy kvalitet for å møte de varierte behovene til kundene.
